翻斗式矿车车架的要求有哪些
发布时间:2020-11-18 浏览次数:1253 信息来源:新泰浩通矿用机械有限公司

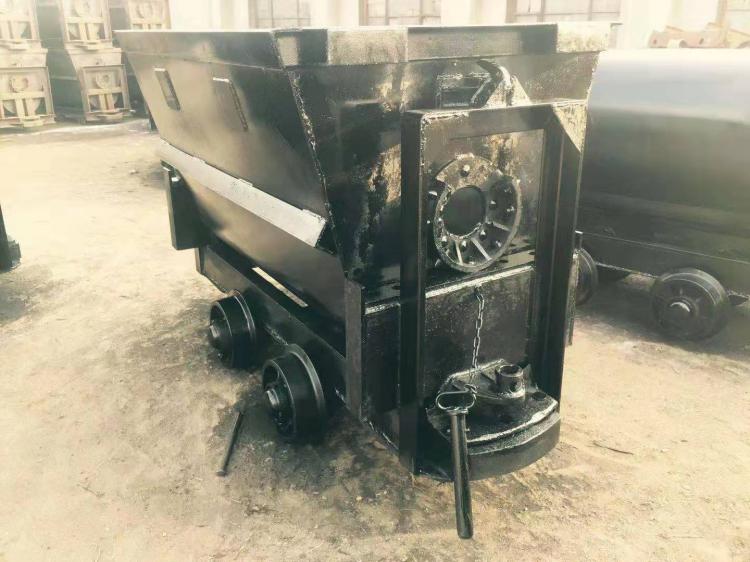

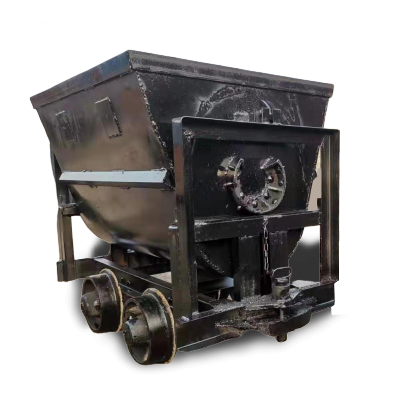

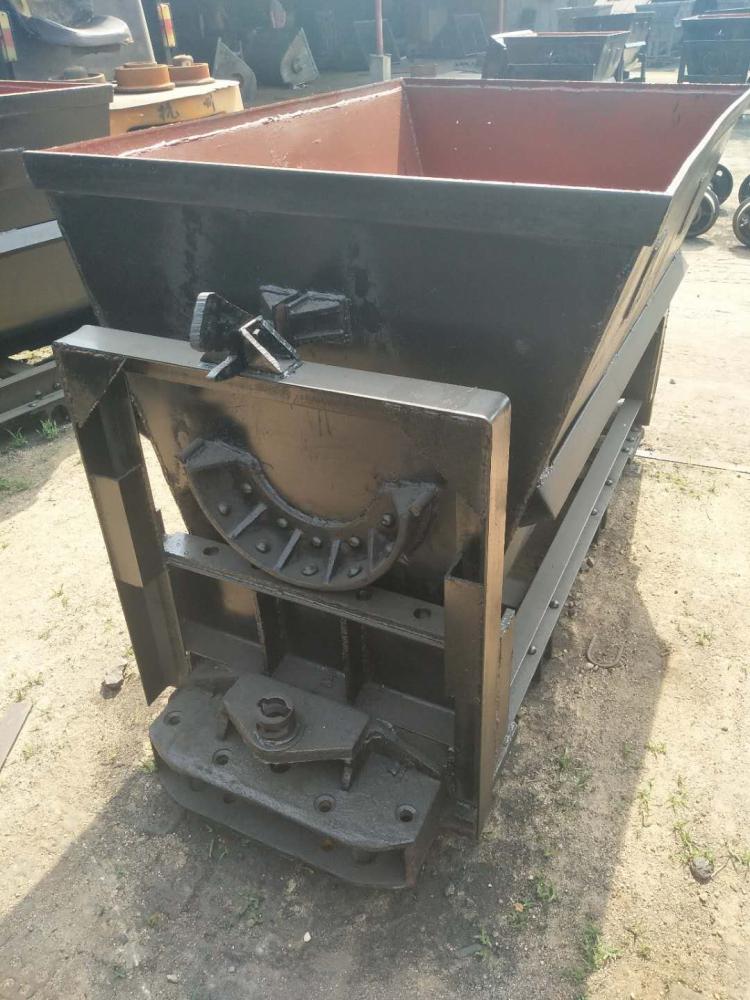

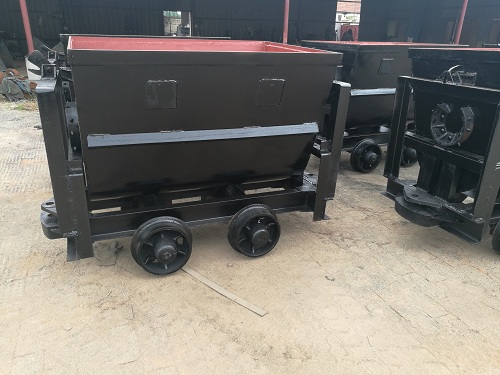

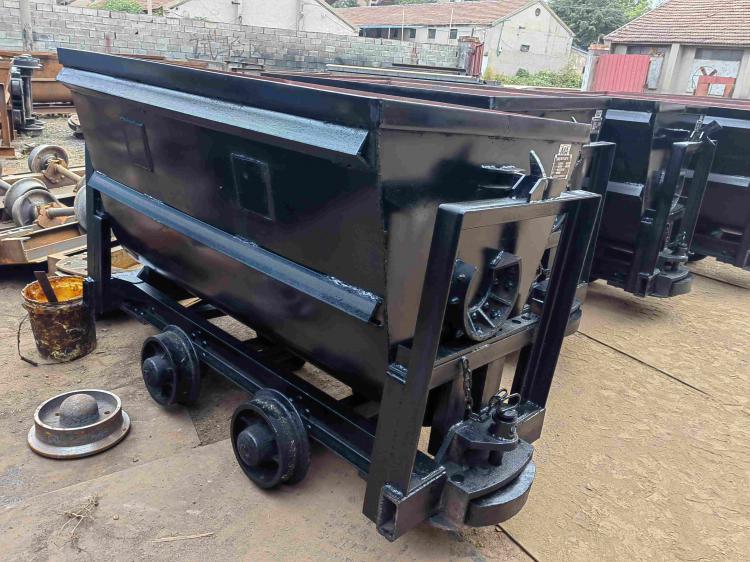

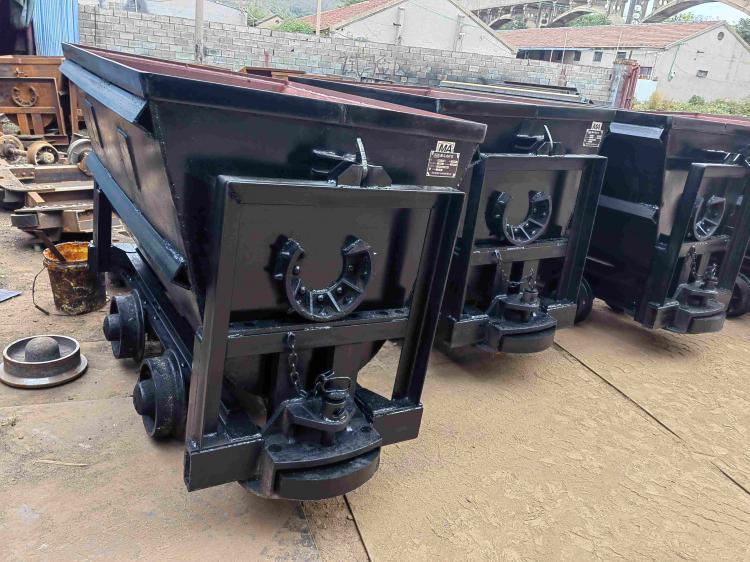

翻斗式矿车用在矿山或建筑工地上,用来运输碎的块状物料。翻斗式矿车车箱断面为V形或U形,支承在车架的翻转轨上,车箱在翻转轨上翻转卸载。如:矿石、煤炭、石头等。由车箱、车架、缓冲碰头、轮轴等组成。结构简单,坚固耐用、使用方便、只需人力打开止动板就能很容易地卸下物料。轮轴采用了滚柱轴承,减少了运行阻力,用人力即可推动。

翻斗式矿车车架的具体要求:

⑴翻斗式矿车底盘:需要采用120×53×5.5毫米槽钢制作;中间大梁需要采用国标100×53×5.5毫米以上规格槽钢制作;底盘中间横梁筋需要采用三根80×53×5.5毫米以上规格槽钢加固焊接处理;

⑵翻斗式矿车支撑架:采用国标63×63×6毫米角钢制作;

⑶翻斗式矿车翻转轨:采用63×48×5.5毫米国标槽钢制作,翻转轨平面用60×6毫米扁铁加固制作;

⑷牵引孔:采用钢板厚度δ=12毫米,底板用δ=8毫米钢板。牵引孔部位所有焊厚需要达到6mm厚,底板与大梁连接处用加筋板δ=8mm钢板焊牢;牵引孔部件需要使用直径16以上螺杆帽穿铆焊接加固在底盘中间的大梁上。

⑸翻斗式矿车前后端撞铁部位:采用10毫米钢板,两端用铁板封堵焊接牢靠;

⑹翻斗式矿车轮轴脚卡:U型卡铁板和卡座底板采用钢板厚δ=10毫米,焊厚要求达到6毫米。

翻斗式矿车
